احتمالاً این سناریوی تلخ برای بسیاری از سازندگان آشناست: رندرهای سهبعدی پروژه بسیار خیرهکننده و جذاب به نظر میرسند، نقشههای معماری مهر تایید گرفتهاند و گودبرداری آغاز شده است. اما درست در زمان اجرای اسکلت یا سفتکاری، صدای زنگ تلفن از کارگاه به صدا درمیآید: «ستون محور C دقیقاً وسط مسیر رمپ پارکینگ افتاده است» یا «داکت تاسیساتی با تیر اصلی تداخل دارد و باید سقف کاذب را ۶۰ سانتیمتر پایین بیاوریم!»
در بازار پرنوسان ساختوساز امروز که حاشیه سود پروژهها به شدت به مدیریت زمان و هزینهها گره خورده است، هیچچیز به اندازه «دوبارهکاری» و «تداخلات کارگاهی» سرمایه سازنده را هدر نمیدهد. ریشه بسیاری از این فجایع اجرایی در فاز صفر پروژه و یک اشتباه استراتژیک پنهان شده است: تفکیک و جزیرهای عمل کردن تیمهای معماری و محاسبات سازه.
در این مقاله تحلیلی، بررسی خواهیم کرد که چرا هماهنگی میان این دو دیسیپلین، دیگر یک مزیت نیست بلکه الزامی برای بقای اقتصادی پروژههای عمرانی است و در ادامه، ۵ خطای مهلک در فاز طراحی را که بودجه شما را میبلعد، کالبدشکافی میکنیم.
چرا جزیرهای عمل کردن تیمهای معماری و سازه، یک ریسک بزرگ است؟
در رویکردهای سنتی ساختوساز، روال کار به این شکل بود که معمار، پلانی را بدون در نظر گرفتن محدودیتهای باربری و هندسه اسکلت طراحی میکرد و سپس آن را مانند یک «کلاف سردرگم» به دست مهندس محاسب میسپرد تا برای آن یک سیستم سازهای تعریف کند.
این رویکرد خطی و جزیرهای، در پروژههای مدرن که نیازمند بهرهوری حداکثری از فضا و کنترل دقیق هزینههای متریال (فولاد و بتن) هستند، یک ریسک بزرگ محسوب میشود. زمانی که معماری و سازه با یکدیگر «حرف نزنند»، پدیدهای به نام تداخل (Clash) رخ میدهد. روی کاغذ هیچ خطی با خط دیگر تصادف نمیکند، اما در دنیای واقعی کارگاه، تداخل یک المان سازهای با یک ایده معماری، به معنای تخریب، توقف پروژه، هدررفت مصالح و در نهایت، تحمیل هزینههای سنگین به سرمایهگذار است. اقتصاد مهندسی ایجاب میکند که تعارضات میان این دو بخش، پیش از ریخته شدن حتی یک قطره بتن، در نرمافزارهای مدلسازی حلوفصل شود.
۵ خطای پرهزینه در عدم هماهنگی طراحی معماری و سازه
تداخل و عدم همگامسازی تیمهای مهندسی، معمولاً خود را در قالب خطاهای زیر در کارگاه نشان میدهد؛ خطاهایی که اصلاح هر کدام از آنها میتواند معادلات مالی پروژه را بر هم بزند:
۱.

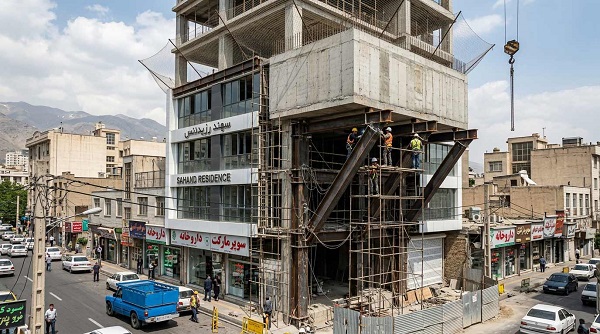

فدا کردن منطق باربری برای فرمهای پیچیده معماری
نوآوری در معماری و خلق نماها یا فرمهای خاص، عامل مهمی در مارکتینگ و فروش ساختمان است؛ اما اگر این فرمها بدون مشورت با تیم محاسبات طراحی شوند، فاجعه مالی به بار میآورند. در نظر گرفتن کنسولهای بسیار بلند، دهانههای نامتعارف، یا پلانهای نامتقارن بدون توجه به مرکز جرم و سختی ساختمان، مهندس سازه را مجبور میکند برای جبران این ضعفها و پاس کردن آییننامههای زلزله، از مقاطع فولادی بسیار سنگین، دیوارهای برشی متراکم و آرماتورگذاریهای غیرعادی استفاده کند.
نتیجه: مصرف آهنآلات و بتن در پروژه شما به طرز چشمگیری افزایش مییابد و بخش بزرگی از بودجه، صرف تاوان دادنِ یک ایده معماری غیرمنطقی میشود.
۲.

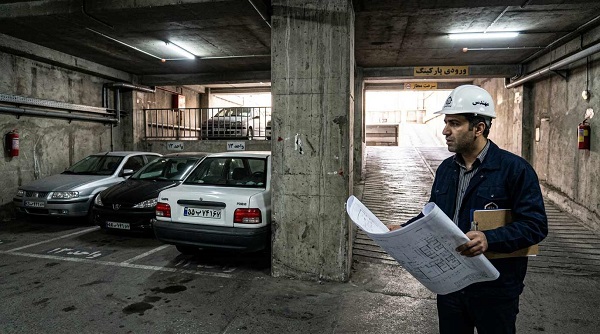

بیتوجهی به جانمایی ستونها و نابودی فضاهای مفید
جنگ پنهان میان مهندس معمار (که خواهان فضاهای یکپارچه و بدون ستون است) و مهندس محاسب (که برای انتقال بار به ستونهای متعدد نیاز دارد) همیشه وجود داشته است. اگر این دو در فاز طراحی به یک نقطه تعادل نرسند، نتیجه آن ستونهایی خواهد بود که بیرحمانه از وسط سالن پذیرایی، لابی یا واحدهای تجاری سر برمیآورند.
اما پرهزینهترین بخش این خطا در «طبقات پارکینگ» رخ میدهد. جابهجایی حتی چند سانتیمتری یک ستون در نقشه سازه (بدون هماهنگی با پلان معماری)، میتواند مسیر گردش خودروها را مسدود کرده و منجر به حذف یک یا چند پارکینگ تامینشده شود. در ارزشگذاری املاک، کسر شدن پارکینگ به معنای خسارت چند صد میلیونی یا حتی میلیاردی برای سازنده است.
۳.

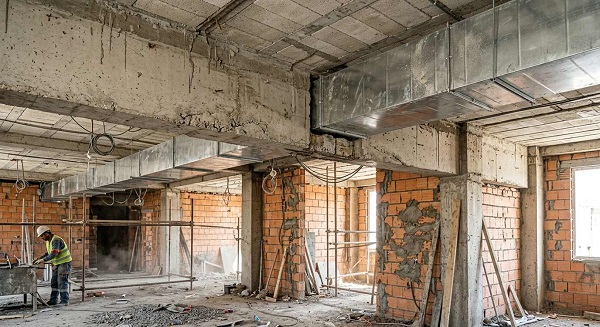

عدم تطابق داکتهای تاسیساتی با المانهای اصلی سازه
شاهرگهای حیاتی یک ساختمان، مسیرهای عبور تاسیسات (مکانیکی و الکتریکی) هستند. یکی از رایجترین خطاهای طراحی زمانی رخ میدهد که معمار جایگاه داکتها را مشخص میکند، اما مهندس سازه دقیقاً در همان نقطه تیر اصلی، تیرچه یا دیوار برشی قرار میدهد!
در زمان اجرا، تیم تاسیسات یا مجبور میشود با کُرگیری (Core Drilling) غیرمجاز، تیرهای باربر را سوراخ کند که یکپارچگی سازه را به خطر میاندازد، یا باید مسیر لولهها را تغییر داده و از زیر تیرها عبور دهد. این اتفاق باعث میشود ارتفاع مفید سقف به شدت کاهش یابد و حجم زیادی از سقف کاذبِ ناخواسته به معماری داخلی تحمیل شود که مستقیماً بر کیفیت و ارزش نهایی فضا تاثیر منفی میگذارد.
۴.

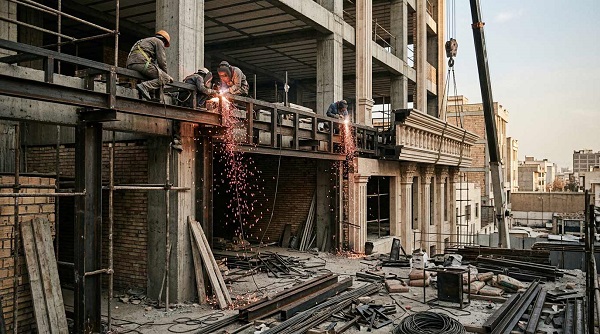

طراحی نماهای سنگین بدون پیشبینی زیرسازی و بار مرده در سازه
نمای ساختمان، ویترین پروژه شماست؛ اما یکی از خطاهای پرهزینه زمانی رخ میدهد که معمار، نمایی پیچیده، سنگین (مانند نماهای کلاسیک سنگی یا نمای شیشهای با فریمهای خاص) و دارای بیرونزدگیهای متعدد طراحی میکند، اما این جزئیات به مهندس محاسب منتقل نمیشود.
در این حالت، سازه بدون در نظر گرفتن بار مردهی اضافیِ نما و بدون تعبیه دستکها و پلیتهای انتظار برای نبشیکشی (شاسیکشی نما) محاسبه و اجرا میشود. هنگام اجرای نما، سازنده مجبور است با تخریب بخشهایی از بتن یا جوشکاریهای غیراصولی، اتصالات را ایجاد کند که علاوه بر تحمیل هزینههای پنهانِ آهنکشی ثانویه، ایمنی لرزهای نما را به شدت کاهش میدهد.
۵.
تغییرات دیرهنگام معماری و دومینوی تخریب سازه
بسیاری از سازندگان در حین اجرای اسکلت یا حتی پس از آن، تصمیم به تغییرات معماری میگیرند؛ مثلاً اضافه کردن روفگاردن و استخر روی بام، جابهجایی دیوارهای پیرامونی، یا تغییر کاربری یک فضا. اگر این تغییرات بدون بازنگری در نقشههای محاسباتی انجام شود، فاجعهبار خواهد بود. اضافه شدن بارهای پیشبینینشده به سقف یا تغییر محل دیوارهای سنگین (تغییر در توزیع جرم)، میتواند عملکرد لرزهای کل ساختمان را مختل کند. در بهترین حالت، سازنده مجبور به اجرای عملیات پرهزینه مقاومسازی (مانند کاشت میلگرد یا استفاده از الیاف FRP) در اواسط پروژه خواهد شد.
راهکار: مهندسی یکپارچه و مدلسازی اطلاعات ساختمان
دوران پاسکاری نقشههای دوبعدی میان مهندسان به سر آمده است. راهکار قطعی برای جلوگیری از این ۵ خطای مهلک، استفاده از رویکرد «مهندسی همزمان» و تکنولوژیهایی نظیر BIM (مدلسازی اطلاعات ساختمان) است.
در این روش، پیش از آغاز عملیات اجرایی، کل ساختمان به صورت یکپارچه و سهبعدی در کامپیوتر ساخته میشود. یک شرکت طراحی ساختمان حرفهای و مسلط بر استانداردهای روز، تیمهای معماری، سازه و تاسیسات را از همان جلسه اولِ ایده پردازی (فاز صفر) دور یک میز مینشاند. در این ساختار یکپارچه، هر خطی که معمار میکشد، بلافاصله توسط مهندس محاسب از نظر باربری و اجرایی بودن ارزیابی میشود و هر تغییری در ابعاد ستونها، فوراً در پلان معماری بررسی میگردد تا تداخلی با فضاهای مفید و پارکینگها نداشته باشد.
رویکرد کارگاهی و یکپارچه در «هفت شهر آریا»
یکی از مصداقهای بارز پیادهسازی این رویکرد تعاملی، سیستم کاری در مجموعههای مهندسی تخصصی مانند برند «هفت شهر آریا» است. در مدلهای موفق شرکتهای طراحی معماری، فرآیندها بر مبنای تفکیک وظایفِ ایزوله پیش نمیرود. در رویکرد هفت شهر آریا، ایده معماری و هندسه سازه به صورت موازی توسعه مییابند.
در این شیوه، به جای آنکه سازنده در کارگاه با مشکلات غافلگیرکننده مواجه شود، تمامی چالشهای تقاطع تاسیسات با تیرها، بهینهسازی مقاطع فولادی متناسب با فرم معماری، و تامین حداکثری پارکینگها در فاز مدلسازی حل میشود. خروجی این فرآیند یکپارچه، نقشههایی اجرایی (Shop Drawings) است که اصطلاحاً «بدون باگ» هستند و سرعت اجرا و حاشیه سود پروژه را به شکل ملموسی افزایش میدهند.
جمعبندی
اقتصادِ پروژههای ساختمانی امروز، هیچ خطای محاسباتی یا دوبارهکاری کارگاهی را برنمیتابد. جدایی تیم معماری از تیم محاسبات سازه، سرچشمه اصلی تداخلات پرهزینه، هدررفت متریال و توقف پروژههاست. سازندگان هوشمند میدانند که هزینهای که برای استخدام یک تیم مهندسی یکپارچه و هماهنگ پرداخت میشود، در واقع یک سرمایهگذاری پرسود است که از طریق بهینهسازی مصرف آهن و بتن، جلوگیری از دوبارهکاریها و خلق فضاهای مفیدتر، در همان مراحل ابتدایی ساخت به جیب پروژه باز خواهد گشت. هماهنگی معماری و سازه، دیگر یک انتخاب ایدهآلگرایانه نیست؛ بلکه الفبای مدیریت ریسک در ساختوساز است.
